Så här kan en förfrågan se ut
“Vi vill få ordning på en slänt där jord trycker mot uppfarten och vatten blir stående efter regn och snösmältning. En stödmur tillsammans med dränerande markarbete behövs för att hålla nivåerna på plats och leda bort vatten från ytan.”
Så byggs stödmur och dränering i den här typen av markarbete i Skelleftehamn
I Skelleftehamn uppstår den här typen av arbete ofta där tomter har nivåskillnader mot uppfart, gångstråk eller husgrund och där smältvatten belastar marken under stora delar av året. Då kombineras en stödmur med dränerande uppbyggnad bakom muren så att jordtryck minskar, vatten kan röra sig fritt ned till dränledning och ytskikten håller sig stabila längre. Schakt, bärlager, geotextil och rätt packning blir avgörande redan från första spadtaget, särskilt där marken innehåller finmaterial som binder fukt och rör sig vid tjällossning.
En vanlig lösning består av murblock eller L-stöd beroende på höjd, belastning och tillgängligt arbetsutrymme. För en mur på omkring 8 till 14 löpmeter och en synlig höjd på 0,8 till 1,2 meter grävs marken ur till frostfritt och bärkraftigt underlag, eller ned till nivå där uppbyggnaden kan låsas med förstärkningslager. Under muren läggs normalt 150 till 250 millimeter krossmaterial i fraktionen 0-32 som packas skiktvis. Bakom muren byggs en dränerande zon med tvättad makadam, ofta 8-16 eller 16-32, och en dränledning placeras i botten med fall mot avledning eller stenkista där markförhållandena tillåter det.
Schakt, nivåer och underbyggnad
Noggranna höjder styr hela konstruktionen. Slutnivå för murkrön, färdigt markfall och anslutning mot intilliggande ytor sätts ut innan schaktmassor flyttas. Geotextil skiljer bärlager från befintliga jordmassor så att finmaterial inte vandrar upp i konstruktionen och försämrar dräneringen. Där underlaget är mjukt behövs ofta ett djupare förstärkningslager för att undvika sättningar. Lutning från hårdgjorda ytor hålls vanligtvis runt 1:50 bort från känsliga delar, medan dränledningen ges ett jämnt fall så att vatten inte blir stående i röret.

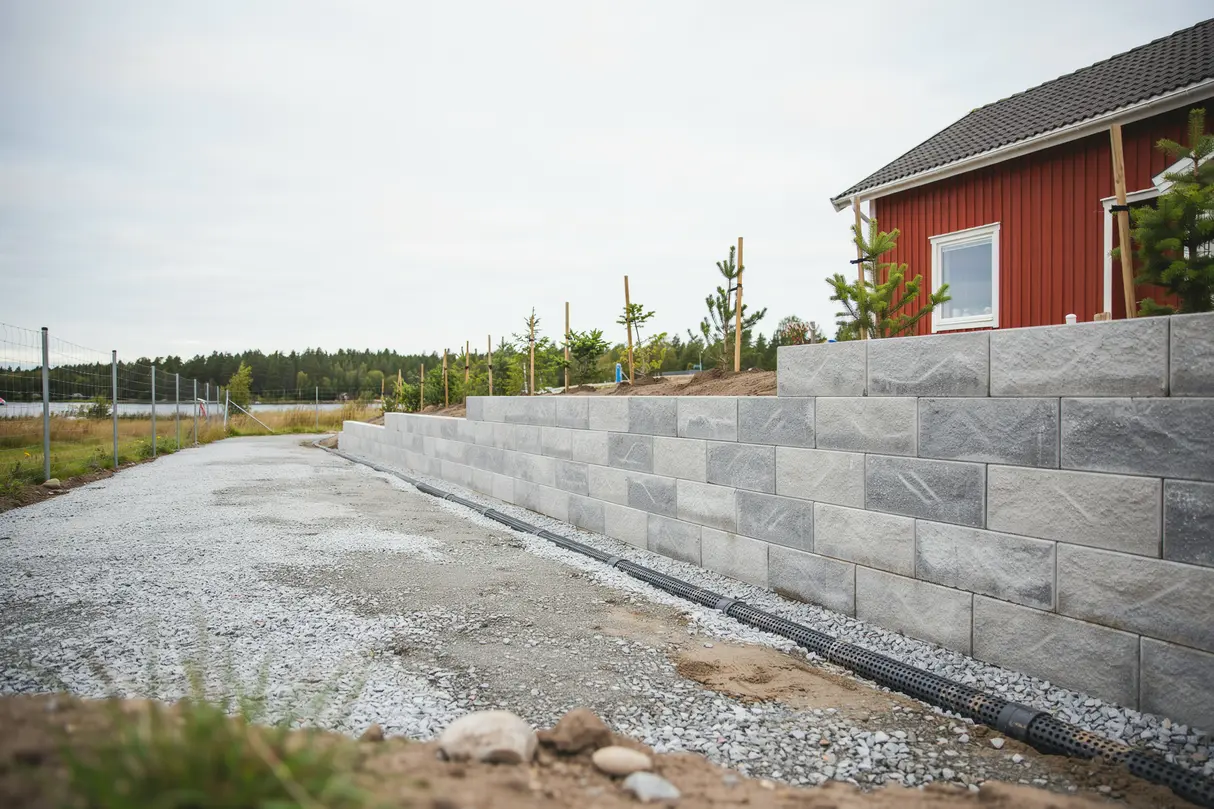

Själva muren sätts med rak linje eller lätt radie beroende på tomtens form. För blockmur låses de första skiftena mycket noggrant eftersom små avvikelser växer genom hela höjden. Vid högre belastning från parkering eller körbar yta ovanför muren förstärks bakfyllningen ibland med geonät mellan skiften. Synliga fogar hålls jämna, och översta raden avslutas ofta med täcksten eller murkrön som leder bort regnvatten från framkanten.
Dränerande lager bakom muren
Bakom en stödmur får vatten aldrig stängas inne. Därför fylls utrymmet närmast baksidan med dränerande stenmaterial i ett tillräckligt brett skikt, ofta 200 till 300 millimeter, samtidigt som geotextil läggs mellan makadam och återfylld jord. Dränrör om 110 millimeter placeras vid murfot och bäddas in så att röret hålls rent och åtkomligt för spolning. Om murens längd eller markens lutning kräver det delas avvattningen upp i flera utlopp för att minska risken för baktryck under perioder med kraftig nederbörd och snabb snösmältning.
Ytskiktet ovanför muren får också stor betydelse. Singel, plattor eller gräsytor ansluts så att ytvatten styrs bort från murens bakkant. Där gångytor anläggs ovanför stödet läggs ofta ett slitlager av stenmjöl eller sättsand beroende på om ytan avslutas med plattor eller marksten. Packningen sker i tunna skikt för att undvika framtida sättningar i anslutningen mot muren.
Liknande markarbeten med stödmur och avvattning
Den här typen av projekt omfattar ofta både stabilisering av nivåskillnader och kontroll av vattenflöden i samma arbetsinsats. När en slänt trycker mot uppfart, uteplats eller gångyta behöver konstruktionen under mark vara lika genomarbetad som den synliga muren, annars uppstår lätt rörelser, sättningar och vattenfickor i fyllningen.
Arbetet brukar omfatta utsättning av höjder, schaktning, sortering eller bortforsling av massor, uppbyggnad med geotextil och krossmaterial samt montering av dränledning med rätt fall. Murens höjd, bredd och bakfyllning anpassas efter marktryck, ytan ovanför och hur vattnet rör sig genom tomten. För murar som påverkas av fordonstrafik eller större höjdskillnader behöver underbyggnaden dimensioneras mer robust och utförandet följer relevanta delar av AMA. Om anslutande dagvatten kopplas om behöver lösningen följa Boverkets byggregler, BBR, för säker avledning från byggnaden och närliggande mark.
- ✓ Schakt och justering av nivåer för mur, gångyta eller uppfart
- ✓ Geotextil, bärlager och packning i flera skikt
- ✓ Dränerande bakfyllnad med makadam och dränrör 110 mm
- ✓ Montering av murblock eller L-stöd efter höjd och belastning
- ✓ Återställning av ytskikt med singel, jord eller stenbeläggning
